Кратак увод
Ћелија за оптерећење компресијом је сензор за мерење у облику стуба дизајниран за мерење силе примењене дуж једне осе, која се обично користи у тешким{0}}системима за мерење тежине.
Феатуре
1. Висок капацитет и структурна крутост, што га чини идеалним за велика оптерећења.
2. Мерна ћелија компресије има одличну отпорност на бочне силе и оптерећење ван{1}}осе.
3. Компресијска ћелија за оптерећење је направљена од нерђајућег челика или легуре за дуг радни век у
Цоре Специфицатион
| Опсег оптерећења |
5t-450t |
| Називни излаз (мВ/В) | 2,00±0,005 Или прилагођено по захтеву |
| Свеобухватна грешка | ±0,02%ФС |
| Улазно/излазни отпор (Ω) | 450±5/480±5 |
| Дужина спецификације жице | Φ6 (7,5) Кс 9М Или прилагођено по захтеву |
| Метода ожичења | Црвена --------Узбуђење+ Црна--------Узбуђење- Зелено-----Сигнал+ Бела -------Сигнал- |
Апликација
Детаљна спецификација модела ЗХ-ЦТ1
|
Капацитет |
5t-450t |
Материјал |
Легирани челик/нерђајући челик |
|
Називни излаз (мВ/В) |
2.00±0.005 Или прилагођено по захтеву |
Не-линеарност |
±0,02%ФС |
|
Хистереза |
±0,02%ФС |
Поновљивост |
±0,01%ФС |
|
пузање (30 минута) |
±0,02%ФС |
Нулти баланс |
±1,00%ФС |
|
Температурни ефекат на нулу |
±0.02%ФС/10 степени |
Утицај температуре на излаз |
±0.02%ФС/10 степени |
|
Улазни отпор (Ω) |
450±5 |
Излазни отпор (Ω) |
480±5 |
|
Отпор изолације |
Већи или једнаки 5000МΩ |
Напон побуде |
5В-10В(ДЦ) |
|
Компензовани температурни опсег |
-10~+50 степени |
Опсег радне температуре |
-20~+60 степени |
|
Безбедно преоптерећење |
120%ФС |
Прекидно оптерећење |
150%ФС |
|
Кабл |
Φ6 (7.5) X 9M Или прилагођено по захтеву |
Код боје кабла |
Улаз: црвена+ црна- Излаз: зелено+бело- |

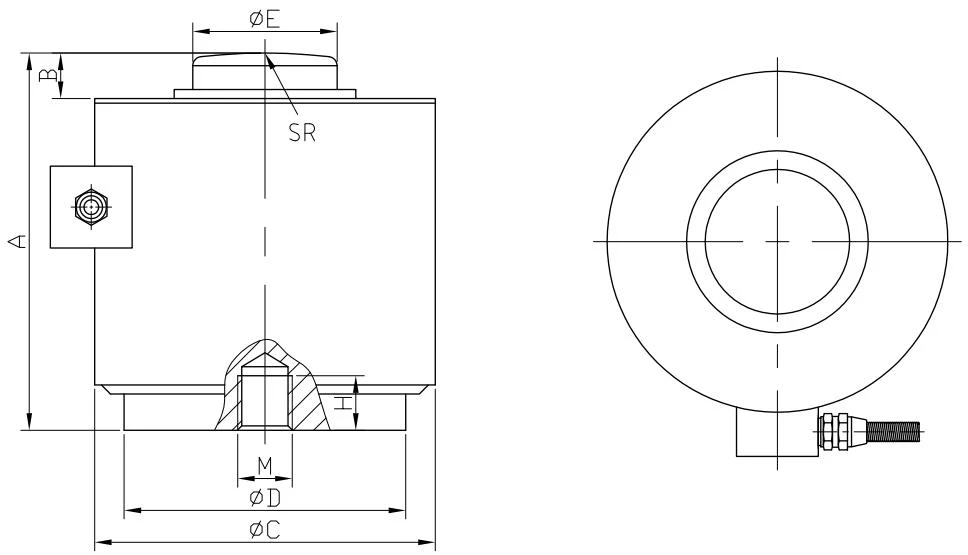

Оквирни дијаграм
Табела специфичних величина
|
Оцењено оптерећење(t) |
A |
B |
C |
D |
E |
M |
H |
СР |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
