Кратак увод
Тип греда са ћелијама за оптерећење је специјализовани претварач силе који користи конфигурацију конзолне греде за претварање механичког оптерећења у електрични сигнал. Овај дизајн се истиче у пружању тачних и стабилних мерења у компактним инсталацијама где су традиционалне ћелије са стубовима или С-ћелије непрактичне.
Феатуре
1. Тип греде са ћелијама за оптерећење карактерише низак профил и крута конструкција, обезбеђује брзо време одзива и минимално скретање, што га чини погодним за задатке динамичког вагања.
2. Интеграција температурно{1}}компензованих мерача напрезања обезбеђује конзистентан излаз у различитим условима околине, смањујући померање.
3. Његов једноставан механички интерфејс омогућава једноставну монтажу и поравнавање, минимизирајући грешке при инсталацији и застоје у одржавању.
Цоре Специфицатион
| Опсег оптерећења |
0.25,0.5,1,2,3,5t |
| Називни излаз (мВ/В) |
2.0±0.002 |
| Свеобухватна грешка | ±0,02%ФС |
| Улазно/излазни отпор (Ω) | 381±4/350±3 |
| Дужина спецификације жице |
Φ5 Кс 6М Или прилагођено по захтеву |
| Метода ожичења | Зелена --------Узбуђење+ Црна--------Узбуђење- Бела-----Сигнал+ Црвена-------Сигнал- |
Апликација
1. Тип греда са ћелијама за оптерећење се широко користи у системима за мерење левака и силоса за праћење нивоа расутог материјала са високом поновљивошћу.
2. Запослени у медицинским уређајима као што су лифтови за пацијенте и опрема за рехабилитацију како би се осигурало сигурно и контролисано руковање теретом.
3. Примењује се у пољопривредним машинама за-праћење у реалном времену приноса усева или механизама за дистрибуцију хране.
Детаљна спецификација модела ЗХ-Љ
|
Капацитет |
0.25,0.5,1,2,3,5t |
Материјал |
нерђајући челик |
|
Називни излаз (мВ/В) |
2.0±0.002 |
Не-линеарност |
±0,02%ФС |
|
Хистереза |
±0,02%ФС |
Поновљивост |
±0,01%ФС |
|
пузање (30 минута) |
±0,02%ФС |
Нулти баланс |
±1,00%ФС |
|
Температурни ефекат на нулу |
±0.02%ФС/10 степени |
Утицај температуре на излаз |
±0.02%ФС/10 степени |
|
Улазни отпор (Ω) |
381±4 |
Излазни отпор (Ω) |
350±3 |
|
Отпор изолације |
Већи или једнаки 5000МΩ |
Напон побуде |
5В-15В(ДЦ) |
|
Компензовани температурни опсег |
-10~+40 степени |
Опсег радне температуре |
-40~+65 степени |
|
Безбедно преоптерећење |
150%ФС |
Прекидно оптерећење |
300%ФС |
|
Кабл |
Φ5 X 6M Или прилагођено по захтеву |
Код боје кабла |
Улаз:зелена+црна- Излаз: бела+ црвена- |

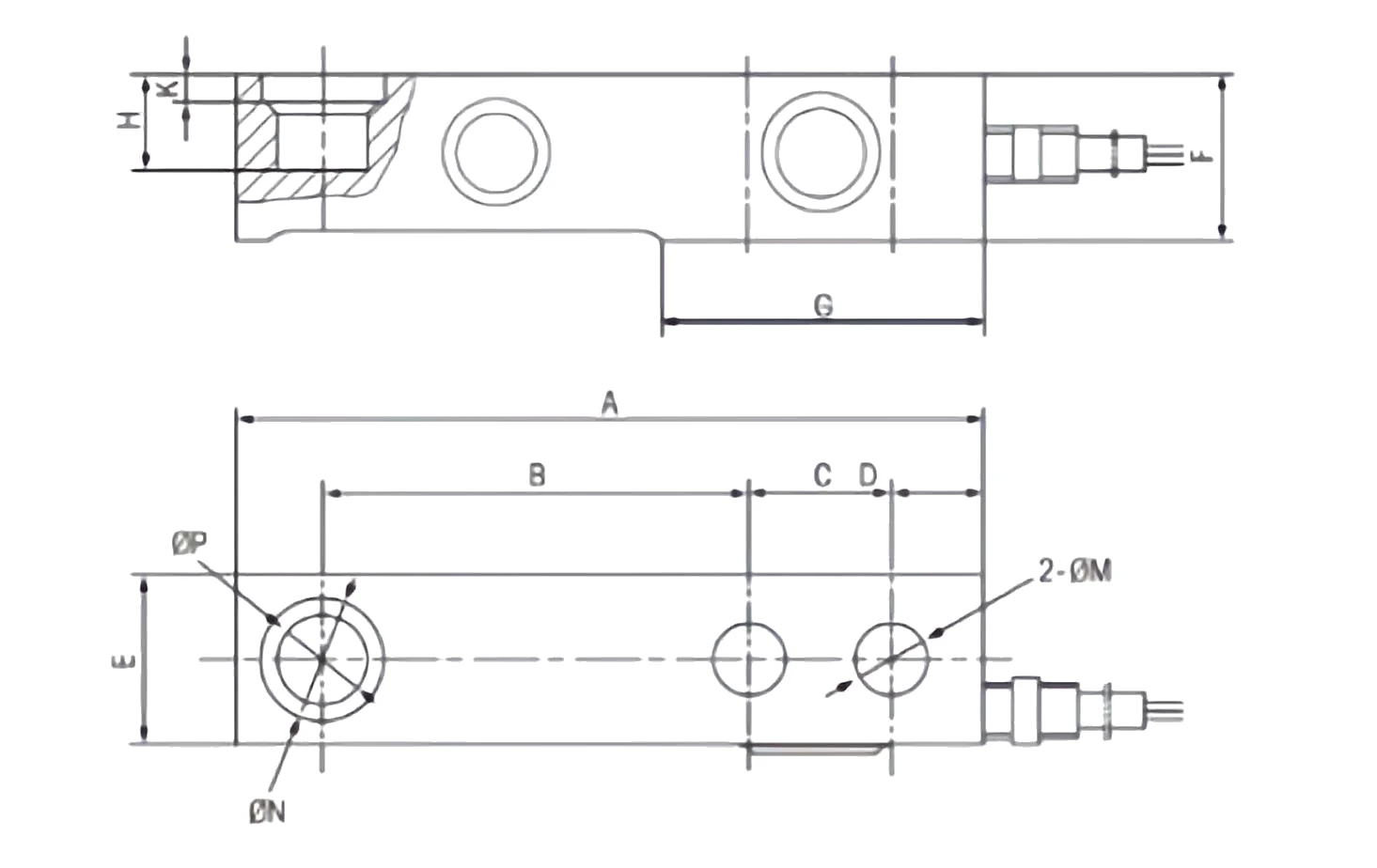

Оквирни дијаграм
Табела специфичних величина
|
Називно оптерећење (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
